硬密封蝶閥 當前位置: 法蘭閘閥廠家> 產品中心> 硬密封蝶閥> 氣動通風蝶閥

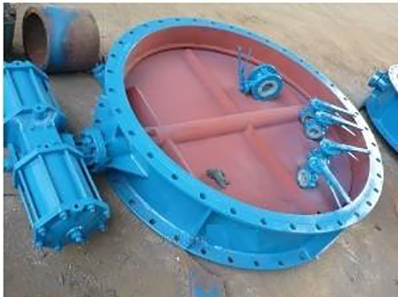

氣動通風蝶閥

D641H、D341W 型 PN0.5~PN1 通風蝶閥是一種非密閉型蝶閥,在冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中,碟板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。作為氣體介質調節流量或切斷裝置。

產品詳情

氣動通風蝶閥特點

1、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的,結構緊湊、重量輕、便于安裝、流阻小、流通量大,避免高溫膨脹的影響,操作輕便

2、內無連桿、螺栓等、工作可靠、使用壽命長??梢远喙の话惭b,不受介質流向影響


D641W產品型號解析:

閥門類型代號:“D”表示蝶閥

傳動形式代號:“6”表示氣動

連接形式代號:“4”表示法蘭式連接

傳動形式代號:“1”表示單偏心中線結構

密封面材料代號:“W”表示本體材料金屬硬密封


氣動通風蝶閥具體型號有:

D641W-0.5,D641W-2.5,D641W-1.0,D641W-1,D641W-6

D641W-0.5C,D641W-2.5C,D641W-1.0C,D641W-1C,D641W-6C

D641W-0.5P,D641W-2.5P,D641W-1.0P,D641W-1P,D641W-6P


D641w通風蝶閥的安裝

1.安裝位置、高度、進出口方向必須符合設計要求,注意介質流動的方向應與閥體所標箭頭方向一致,連接應牢固緊密。

2.閥門安裝前必須進行外觀檢查,閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門,安裝前應進行強度和嚴密性能試驗,合格后方準使用。強度試驗時,試驗壓力為公稱壓力的1.5倍,持續時間不少于5min,閥門殼體、填料應無滲漏為合格。嚴密性試驗時,試驗壓力為公稱壓力的1.1倍;試驗持續的時間符合GB 50243要求。

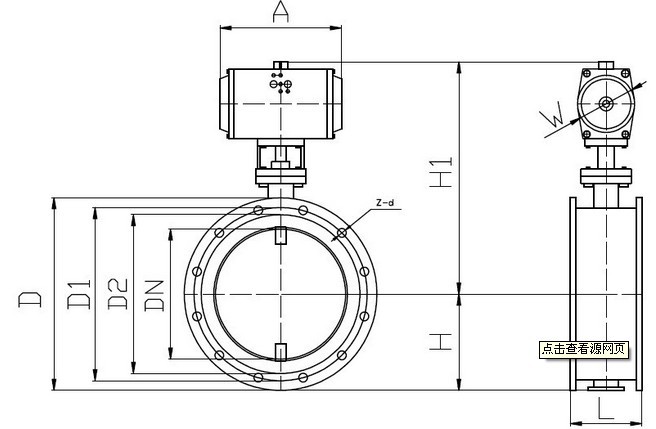

氣動通風蝶閥結構圖片


氣動通風蝶閥主要外形和連接尺寸

公稱通徑

主要外形尺寸和連接尺寸

L

D1

D

Z-d

H

H0

A

B

50

108

110

140

4-14

70

215

270

65

65

112

130

160

4-14

80

235

270

65

80

124

150

190

4-18

95

263

270

65

100

127

170

210

4-18

105

283

270

65

125

140

200

240

8-18

120

313

310

65

150

140

225

265

8-18

132.5

338

310

65

200

152

280

320

8-18

160

493

365

90

250

165

335

375

12-18

187.5

550

365

90

300

178

395

440

12-22

220

615

365

90

350

190

445

490

12-22

245

678

365

90

400

216

495

540

16-22

270

727

365

90

450

222

550

595

16-22

297.5

782

365

90
