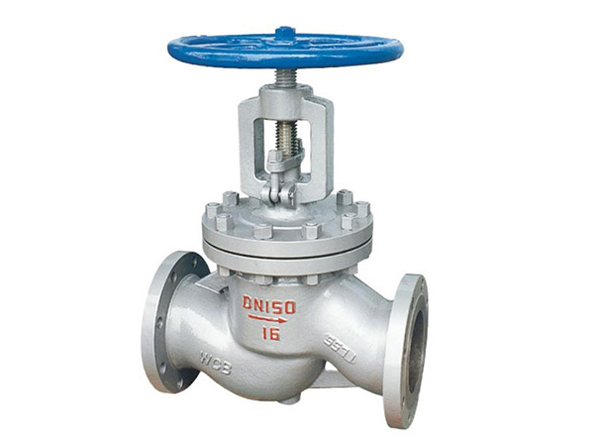

國標截止閥
國標截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。
產品詳情
截止閥閥體的結構形式有直通式、直流式和直角式。直通式是常見的結構，但其流體的阻力z大。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。
操作原理
1、手輪順時針方向轉時,閥桿向下移動,閥瓣下降使密封面密合,將通路切斷.逆轉時則開啟,閥桿提到z高點上密封起作用。
2、本閥門增加了一個上密封.在閥門開啟狀態時,與填料一起兩層密封作用,并對填料有一定的保護作用。
3、本閥門采用尼龍制品作密封面,填料為軟成形填料,上密封也為軟材質,密封性能較好。
主要零件材料
零 件 名 稱 | 材 料 |
閥 體 閥 蓋 | 碳 素 鋼 WCB |
閥 桿 | 鉻 不 銹 鋼 Cr13 |
閥 瓣 | 25# 密 封 面 尼 龍 1010 |
閥 桿 螺 母 | 青 銅 |
填 料 | 增強聚四氟乙烯成形 |
墊 片 | XB450 |
手 輪 | 球 墨 鑄 鐵 |
國標截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。
