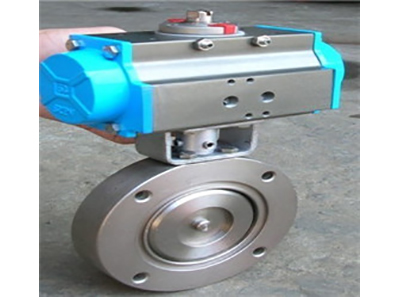

GIQ氣動高真空蝶閥

氣動高真空蝶閥GIQ系列氣動高真空蝶閥的氣動執行器是以壓縮空氣為動力,通過電磁換向閥改變氣路方向,推動活塞齒條、齒輪的機械運動,以角行程輸出扭矩來驅動蝶閥,接通或切斷真空管路中的氣流。適用的工作介質為空氣及非腐蝕性氣體。

GIQ系列是目前一種新型的氣動執行器控制的氣動真空蝶閥,分為雙作用和單作用(彈簧復位)氣缸??蛇x配反饋信號裝置及電氣閥門定位器。

全焊接球閥廠家產品推薦:全焊接球閥、渦輪蝶閥、硬密封蝶閥法蘭蝶閥

產品詳情

氣動高真空蝶閥主要技術性能

適用范圍(Pa)

2x105~1.3x10-5

閥門漏率(Pa.L/S)

≤1.3x10-6

介質溫度(℃)

-25~+80(密封材料為丁腈橡膠)
-30~+150(密封材料為氟橡膠)

氣源壓力(MPa)

0.4~0.6

法蘭標準

GB/T6070

安裝位置

任意

電源電壓

標準出廠:AC220V/50Hz
特殊指定:AC110V;DC24V;DC12V等

信號反饋

標準出廠:閥位指示器
特殊指定:微動開關;智能型4~20mA DC

氣缸可選

標準出廠:雙作用式
特殊指定:單作用式(有彈簧返回)
可選常開或常閉

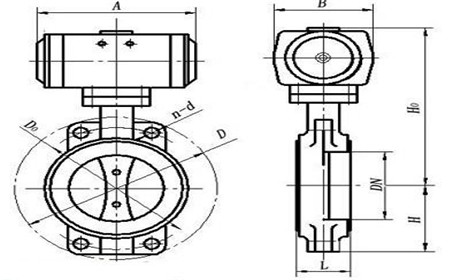

氣動高真空蝶閥結構圖

氣動高真空蝶閥結構圖

GIQ氣動高真空蝶閥外型連接尺寸

尺寸

DN

ΦB

ΦD

h

H

H1

L1

L2

N-Φ9

型號

GIQ-40

40

70

85

22

164

62

78

106

4-Φ9

GIQ-50

50

90

110

190

75

4-Φ9

GIQ-63

63

110

130

26

265

85

93.5

136

4-Φ9
4-Φ9
4-Φ12

GIQ-80

80

125

145

30

284.5

92

GIQ-100

100

145

170

309

104

GIQ-150

150

195

220

35

366

136

101

164.6

8-Φ12

GIQ-200

200

250

275

40

422.5

165

117

199

8-Φ12

GIQ-250

250

300

330

45

482

197

8-Φ12

GIQ-300

300

350

380

55

543

233

128

224.6

8-Φ14

GIQ-400

400

465

500

60

686

293

138

253

8-Φ18

GIQ-500

500

565

600

80

742

355

140

300

12-Φ18

GIQ-600

600

670

710

100

912

428.5

150

330

12-Φ21

GIQ-800

800

880

920

130

1177

565

171.5

445

20-Φ21
